一、觀察和了解萬用表的結構?！?/P>

萬用表種類很多，外形各異，但基本結構和使用方法是相同的。常用萬用表的結構和外形見彩頁附圖?！　∪f用表面板上王要有表頭和選擇開關。還有歐姆檔調零旋鈕和表筆插孔。下面介紹各部分的作用：

（一）表頭　　萬用表的表頭是靈敏電流計。表頭上的表盤印有多種符號，刻度線和數值（如圖3-4（B））。符號A一V一Ω表示這只電表是可以測量電流、電壓和電阻的多用表。表盤上印有多條刻度線，其中右端標有“Ω”的是電阻刻度線，其右端為零，左端為∞，刻度值分布是不均勻的。符號“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度線?？潭染€下的幾行數字是與選擇開關的不同檔位相對應的刻度值?！　”眍^上還設有機械零位調整旋鈕，用以校正指針在左端指零位。

（二）選擇開關　　萬用表的選擇開關是一個多檔位的旋轉開關。用來選擇測量項目和量程。（如圖3一4（B））。一般的萬用表測量項目包括：“mA”；直流電流、“V”：直流電壓、“V”：交流電壓、“Ω”：電阻。每個測量項目又劃分為幾個不同的量程以供選擇。

（三）表筆和表筆插孔　　表筆分為紅、黑二只。使用時應將紅色表筆插入標有“＋”號的插孔，黑色表筆插入標有“－”號的插孔。 　

二、萬用表的使用方法

（一）萬用表使用前，應做到：　　1．萬用表水平放置?！　?．應檢查表針是否停在表盤左端的零位。如有偏離，可用小螺絲刀輕輕轉動表頭上的機械零位調整旋鈕，使表針指零。　　3．將表筆按上面要求插入表筆插孔。　　4．將選擇開關旋到相應的項目和量程上。就可以使用了。

（二）萬用表使用后，應做到：　　1．拔出表筆?！　?．將選擇開關旋至“OFF”檔，若無此檔，應旋至交流電壓比較大量程檔，如“又1000V”檔?！　?．若長期不用，應將表內電池取出，以防電池電解液滲漏而腐蝕內部電路。 　用萬用表測量電壓和電流　　在電子制作中，常常用萬用表測量電路中的電壓和電流。　　將發光二極管和電阻、電位器接成圖3-4的電路，旋轉電位器使發光二極管正常發光。發光二極管是一種特殊的二極管，通人一定電流時，它的透明管殼就會發光。發光二極管有多種顏色，常在電路中做指示燈。

三.我們將利用這個電路練習用萬用表測量電壓和電流

（一）測量直流電壓　　以Jo411型萬用表為例。測量步驟是：　　1．選擇量程。萬用表直流電壓檔標有“V”，有2.5伏、10伏、50伏、250伏和500伏五個量程。根據電路中電源電壓大小選擇量程。由于電路中電源電壓只有3伏，所以選用10伏檔。若不清楚電壓大小，應先用比較高電壓檔測量，逐漸換用低電壓檔。 2．測量方法。萬用表應與被測電路并聯。紅筆應接被測電路和電源正極相接處，黑筆應接被測電路和電源負極相接處（如圖3-4）。

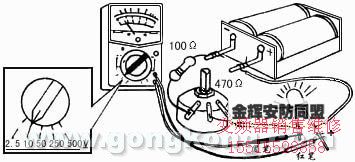

圖3一4用萬用表測電壓　　 3．正確讀數。仔細觀查表盤，直流電壓檔刻度線是第二條刻度線，用10V檔時，可用刻度線下第三行數字直接讀出被測電壓值。注意讀數時，視線應正對指針。 技能訓練　　用萬用表測量電壓　　目的　練習連接電路和使用萬用表測量電壓?！　∑鞑摹‰姵囟?jié)（放在電池盒中）100fll／8W固定電阻，470t1電位器、發光二極管、導線、萬用表?！〔襟E?。?）按圖3-4連接電路。電路不做焊接?？刹捎脠D3-5所示方法將導線兩端絕緣皮剝?nèi)?，纏繞在元件接點或引線上。注意相鄰接點間引線不可相碰。

電路的連接方法 （2）檢查電路無誤后接通電源，旋轉電位器發光二極管亮度將發生變化。使發光二極管亮度適中?！。?）將萬用表按前面講的使用前應做到的要求準備好，并將選擇開關置于Vl0伏檔?！。?）手持表筆絕緣桿，將正負表筆分別接觸電池盒正負兩極引出焊片，測量電源電壓。正確讀出電壓數值。 記錄：電源電壓為上　　伏?！。?）將萬用表紅黑表筆按圖3一4接觸發光二極管兩引腳，測量發光二極管兩極間電壓。正確讀出電壓數值。 記錄：發光二極管兩端電壓為　　伏。?。?）用萬用表測量固定電阻器兩端電壓。首先判斷正負表筆應接觸的位置，然后測量。 記錄：固定電阻器兩端電壓為　　伏?！　≡谝陨先降臏y量中，哪一項電壓值若小于2.5伏，可將萬用表選擇開關換為V2.5伏檔再測量一次，比較兩次測量結果（換量程后應注意刻度線的讀數）?！。?）測量完畢，斷開電路電源。按前面講的萬用表使用后應做到的要求收好萬用表。

（二）測量直流電流　　1．選擇量程：萬用表直流電流檔標有“mA”有1mA、1omA、100mA三檔量程。選擇量程，應根據電路中的電流大小。如不知電流大小，應選用比較大量程。　　2．測量方法：萬用表應與被測電路串聯。應將電路相應部分?jǐn)嚅_后，將萬用表表筆接在斷點的兩端。紅表筆應接在和電源正極相連的斷點，黑表筆接在和電源負極相連的斷點（如圖3－6）。

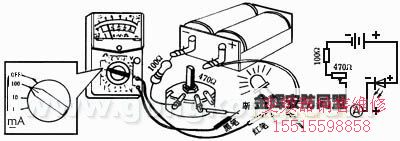

圖3－6　　用萬用表測量電流 3．正確讀數：直流電流檔刻度線仍為第二條，如選100mA檔時，可用第三行數字，讀數后乘10即可。 技能訓練　　用萬用表測量電流?！　∧康摹　【毩?xí)使用萬用表測量直流電流?！　∑鞑摹　∪允褂脠D3－4（測電壓）的電路、萬用表?！　〔襟E　（1）按圖3－4連接電路，使發光二極管正常發光?！。?）按前面講的使用前的要求準備好萬用表并將選擇開關置于mA檔100mA量程?！。?）如圖3－6，斷開電位器中間接點和發光二極管負極間引線，形成“斷點”。這時，發光二極管熄滅?！。?）將萬用表串接在斷點處。紅表筆接發光二極管負極，黑表筆接電位器中間接點引線。這時，發光二極管重新發光。萬用表指針?biāo)缚潭戎导礊橥ㄟ^發光二極管的電流值?！。?）正確讀出通過發光二極管的電流值。 記錄：通過發光二極管的電流為　　毫安?！。?）旋轉電位器轉柄，觀察萬用表指針的變化情況和發光二極管的亮度變化，可以看出：　　　　　　　　　　　。 記錄：通過發光二極管的比較大電流是　　毫安。比較小電流是　　毫安。　通過以上操作，我們可以進一步體會電阻器在電路中的作用?！。?）測量完畢，斷開電源，按要求收好萬用表。

 四、用萬用表測且電區和測試電子元件　　

（一）用萬用表測量電阻　　萬用表歐姆檔可以測量導體的電阻。歐姆檔用“Ω”表示，分為R×1、R×10、R×100和R×1K四檔。有些萬用表還有R×10k檔。使用萬用表歐姆檔測電阻，除前面講的使用前應做到的要求外，還應遵循以下步驟（參看圖3－7）?！　?．將選擇開關置于R×100檔，將兩表筆短接調整歐姆檔零位調整旋鈕，使表針指向電阻刻度線右端的零位。若指針無法調到零點，說明表內電池電壓不足，應更換電池（如圖3-7（A））。　　2．用兩表筆分別接觸被測電阻兩引腳進行測量。正確讀出指針?biāo)鸽娮璧臄?shù)值，再乘以倍率（R×100檔應乘100，R×1k檔應乘1000……）。就是被測電阻的阻值（如圖3-7（B））。　　3．為使測量較為準確，測量時應使指針指在刻度線中心位置附近。若指針偏角較小，應換用R×1k檔，若指針偏角較大，應換用R×1O檔或R×1檔。每次換檔后，應再次調整歐姆檔零位調整旋鈕，然后再測量（如圖3-7（C））?！　?．測量結束后，應拔出表筆，將選擇開關置于“OFF”檔或交流電壓比較大檔位。收好萬用表。 測量電阻時應注意：　　1.被測電阻應從電路中拆下后再測量。　　2．兩只表筆不要長時間碰在一起。　　3．兩只手不能同時接觸兩根表筆的金屬桿、或被測電阻兩根引腳，比較好用右手同時持兩根表筆（如圖3-8）?！　?．長時間不使用歐姆檔，應將表中電池取出。 　技能訓練 用萬用表測量電阻　　目的　　掌握萬用表歐姆檔使用方法，練習用萬用表測量電阻。 表3-7　　萬用表測試常用電子元件 用萬用表R×1K檔測試 測試電容器

　　測量容量較大的電容器（5000P以上），萬用表指針將迅速右擺后再逐漸返回左端,指針停止時所指電阻值為此電容絕緣電阻。絕緣電阻越大越好，一般應接近∞若指針不動，電容器已斷路，擺動后不返回，電容器漏電嚴重，均不能使用。較小容量（5000P以下）電容測試時表針基本不動

電解電容器是有極性電容測試時應用紅筆接電解電容器負極，黑筆接正極，電容量越大，表針擺動越大，每次測量后應將電容器兩端短接將電容器上所充電荷放掉。 測試晶體二極管

測量二極管正向電阻阻值越小越好。

測量二極管反向電阻。阻值越大越好。 測試晶體三極管

測三極管穿透電流。NPN型管如圖（PNP型表筆對調）ce極間電阻應很大，此電阻值越大，三極管穿透電流越小，工作穩定性越好，若手握此管時，電阻值逐漸減小，則三極管穩定性很差。

　測三極管放大能力在前項測量基礎上在三極管cb兩極間加一個100K電阻，則表針應向右擺動擺動角度越大，三極管放大倍數越大。（若無電阻，也可用左手同時捏住bc兩極以人體電阻代替 器材　　萬用表 10只不同阻值色環的電阻　　（1）將10只電阻插在硬紙板上。根據電阻上的色環，寫出它們的標稱值?！　。?）將萬用表按要求調整好，并置于R×100檔，調整歐姆檔零位調整旋鈕調零?！　。?）分別測量10只電阻。將測量值寫在電阻旁。測量時注意讀數應乘倍率?！　。?）若測量時指針偏角太大或太小，應換檔后再測。換檔后應再次調零才能使用?！　。?）相互檢查。10只電阻中你測量正確的有幾只？將測量值和標稱值相比較了解各電阻的誤差。　?。?）按要求收好萬用表?！?/P>

（二）用萬用表測試電子元件　　萬用表歐姆檔還可以測試電容器、二極管和三極管，測試方法可參看表3-7。其它電子元件在以后應用時，再說明測試方法?！　〖寄苡?xùn)練　　用萬用表測試電子元件　　目的　　練習使用萬用表測試電容器、晶體二極管和三極管?！　∑鞑摹　∪f用表　固定電容器1000P　0.1μ　1μ各一只，電解電容器10μ　100μ各一只，二極管2AP9、2CP10　三極管3DG6　3A×31 　　步驟　　（1）將萬用表調整好，置于R×1k檔。調整歐姆檔零位調整旋鈕進行調零?！　。?）測量1000P 0.1μ、1μ三只電容器的絕緣電阻。并觀察萬用表指針的擺動情況，記錄在表3-8中。（測量時練習用右手單手持表筆，左手拿電容器）　?。?）測量10μ、100μ電解電容器絕緣電阻并觀察表針的擺動情況（注意正負表筆的正確接法每次測試后應將電容器放電）。記錄在圖3-8中。 表3-8　　　　測試電容器記錄 絕緣電阻 表針擺動情況 1000P 0.1μ 1μ 10μ 100μ 根據上表的記錄，想一想，什么樣的電容器質量較好？　　（4）測量二極管的正反向電阻，記錄在表3-9中。 表3－9　　　測試二極管記錄 正向電阻 反向電阻 2AP9 2CP10 根據上表的記錄，想一想，什么樣的晶體二極管質量較好？　?。?）測試晶體三極管　　① 測ce兩極之間電阻。注意表筆接法（NPN型三極管：黑筆接c，紅筆接e。PNP型三極管相反）此值應較大（大于幾百千歐）。同時，用手握住管殼，使其升溫，這時，電阻值要變小、變化越大，三極管穩定性越差。　?、?在上一步基礎上，在bc兩極間加接100K電阻（也可用手同時捏住bc兩極），觀察表針右擺幅度，表針向右擺動幅度越大，三極管放大能力越大。將測試情況記錄在表3-10中。 表3-10　　　　　測試三極管記錄 型號 管型 ce電阻 穩定性 bc間接電阻表針擺動情況 放大能力 3DG6 NPN 3A×31 PNP 想一想：根據上述操作，你是否初步掌握了用萬用表測試常用電子元件的方法？
