在功率變換裝置中，根據主電路的結構，起功率開關器件一般采用直接驅動和隔離驅動兩種方式.美國IR公司生產的IR2110驅動器，兼有光耦隔離和電磁隔離的優點，是中小功率變換裝置中驅動器件的首選。
IR2110引腳功能及特點簡介

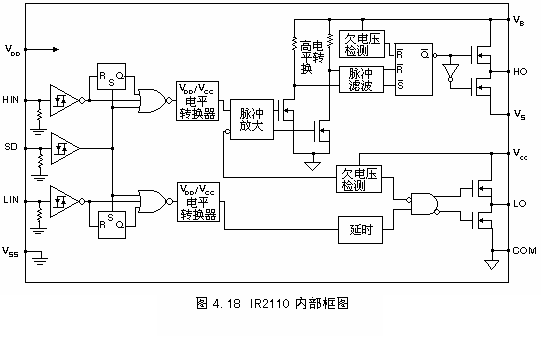

內部功能如圖4.18所示:


LO（引腳1）:低端輸出                                              COM（引腳2）:公共端
Vcc（引腳3）:低端固定電源電壓                                  Nc（引腳4）: 空端
Vs（引腳5）:高端浮置電源偏移電壓                             VB (引腳6):高端浮置電源電壓
HO（引腳7）:高端輸出                                              Nc（引腳8）: 空端
VDD（引腳9）:邏輯電源電壓                                       HIN（引腳10）: 邏輯高端輸入
SD（引腳11）:關斷                                   LIN（引腳12）:邏輯低端輸入
Vss（引腳13）:邏輯電路地電位端，其值可以為0V          Nc（引腳14）:空端
IR2110的特點：
（1）具有獨立的低端和高端輸入通道。
（2）懸浮電源采用自舉電路，其高端工作電壓可達500V。
（3）輸出的電源端（腳3）的電壓范圍為10
