河南 鄭州中源動力變頻器維修E900系列變頻器
發布時間：2019-08-02 15:33:44來源：

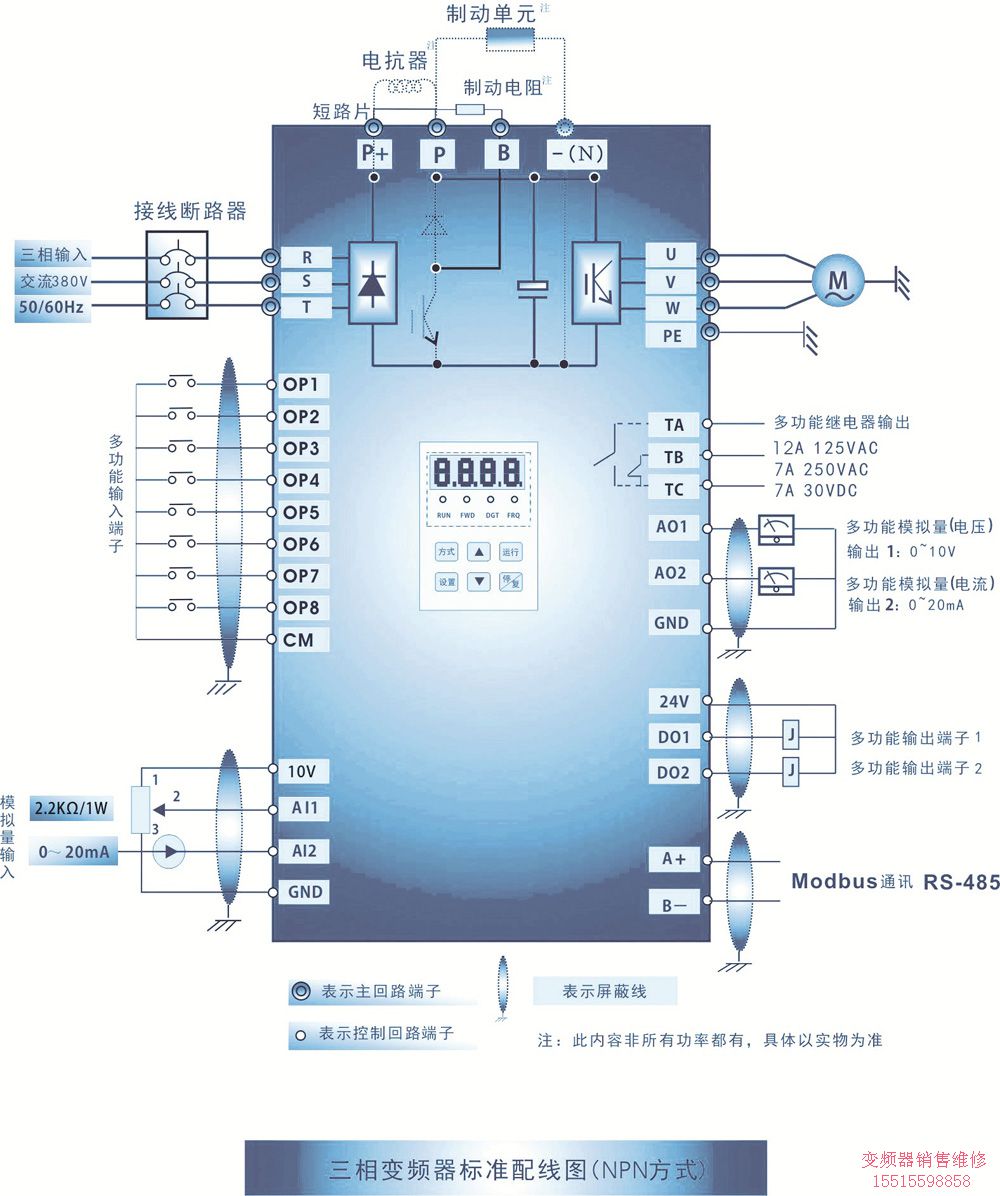

標準配線圖
產品特性
● 磁通矢量控制方式，控制更加精準；
● 優化磁通控制，使低頻輸出力矩進一步提高
● 輸出頻率0.50～650.0Hz，分辨率達到0.01Hz
● 可設定的V/F曲線與自定義曲線
● 超低噪音，載波頻率可以在3K～12K可調整
● 控制保護及時可靠，系統穩定性高
● 可選內置濾波器
● 可兼容歐洲電平接口標準
● 可實現多種工控場合的可靠應用
● 可內置制動單元
● 可內置EMI濾波器
● 直線式、平方式及自定義折線式轉矩補償方式，可適應多種負載方式
● 點動調速、多段速調速、模擬量調速、上位機調速等多種調速方式
● 標準RS485通訊接口，可實現Modbus上位機控制，可控制多臺變頻器同步運行
● 數字量給定、模擬量給定、Modbus給定等多種組合方式調速
● 具有NPN型和NPN、PNP雙極性兩種輸入方式
● 6個數字輸入端子，每個端子可分別自定義相應的功能，2個模擬量輸入端子，一個作電壓輸入（0～10V），另一個可選擇電壓信號（0～5V或0～10V）或電流信號輸入（0～20mA、4～20mA）
● 1個數字輸出端子，1個多功能繼電器輸出端子，2個模擬量輸出端子
● 具有預設頻率閃爍顯示功能，尤其在模擬量調速時，運行前可方便的設定運行頻率
● 電流失速防止
● 起動前、停機過程直流制動
● 實時電流電壓檢測，當電網電壓變化時，能自動保證輸出電壓穩定
● 可自定義輸出頻率的對應電壓
● 變頻器過載和電機過載多重保護功能，高響應性。
技術規格參數
| 項目Items | 內容Contents | ||
| 輸入 | 額定電壓范圍 | 三相360V-460V；單相190-250V | |
| 額定頻率 | 50/60Hz | ||
| 輸出 | 額定電壓范圍 | 三相0～380V/460V；三相0～220V/250V | |
| 頻率范圍 | 0.00～650.0Hz | ||
| 控制方式 | 載波頻率 | 2000～10000Hz；固定載波和隨機載波可選擇(F159) | |
| 輸入頻率分辨率 | 數字設定：0.01Hz，模擬設定：上限頻率×0.1% | ||
| 控制方式 | 磁通矢量控制，V/F控制 | ||
| 過載能力 | 150%額定電流60秒 | ||
| 轉矩提升 | 手動轉矩提升0.1%～30.0%、自動轉矩提升 | ||
| V/F曲線 | 三種方式：直線型、平方型、自定義V/F曲線型 | ||
| 直流制動 | 直流制動頻率：1.0～5.0 Hz，制動時間：0.0～10.0秒 | ||
| 點動控制 | 點動頻率范圍：下限頻率～上限頻率；點動加減速時間：0.1～3000.0秒 | ||
| 自動循環、多段速運行 | 通過自動循環或控制端子實現比較多15段速運行 | ||
| 內置PID | 可方便實現過程閉環控制系統 | ||
| 操作功能 | 頻率設定 | 電位器或外部模擬信號（0～5V，0～10V，0～20mA）；控制面板（端子）▲／
| |
