鍋爐鼓引風機節能降耗改造
發布時間：2019-08-02 15:34:11來源：

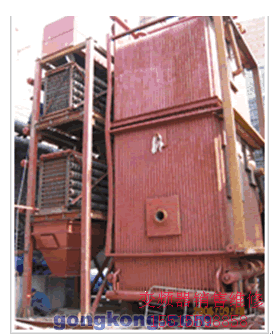

洛陽白馬集團有限公司現有燃煤鍋爐6臺，其中20噸爐鼓引風機均為較大功率電機，鼓風為55kw，引風為110kw。過去采用星三角啟動降壓時，經常發生接觸器、時間繼電器及熱繼電器等電器元件的故障，影響全廠正常生產。另外，鍋爐并不是總在滿負荷狀態下工作，隨著用氣量的變化，鍋爐負荷也要變化，燃煤也隨著變化。同時，鼓風引風需要改變風量，鍋爐所需運行風量是由司爐工控制調節旋鈕，由電動執行器調節風門，而風門開度的大小是由操作人員根據儀表盤上的溫度、壓力等參數所定的。這就帶來了兩個問題：
（1） 當鼓引風量需求減小時，風門關小，阻力卻增加了，風機的功率基本不變，電機的耗能量沒有節?。?/span>
（2） 風門的流通面積減小后，風速增加，風門兩側壓力增大，從而引起風機和風門的振動、噪聲，磨損增加。
下面就具體工作作一總結。
一、改造前鍋爐運行情況
6臺鍋爐擔負全廠生產、生活用汽，在冬季全部運行，采暖期過后則根據生產、生活需要，基本上是單臺運行，用汽量基本為11噸/小時左右。10噸爐由于使用年限長，熱效率有所下降，單臺運行無法滿足生產、生活需求。為保證生產、生活用汽，基本上是開20噸爐，鼓風機（55kw）的風門開度一般是50％以下，引風機(110kw)的風門開度一般是25%左右，存在“大馬拉小車”現象，浪費大量電能。
二、狀況分析
鼓引風機原有控制方式是星三角降壓啟動，需要用交流接觸器、時間繼電器及熱繼電器等多種電氣元件組合，風量是通過執行器調節風門來控制的，而這些控制元件都有各自的機械和電氣壽命，只要有一個環節出問題，都會影響鍋爐的正常運轉，如要簡化這些控制環節，改變原有控制方式，采用變頻調速控制，則可完全消除這些易出問題的故障隱患，而且通過變頻器降低電機運轉頻率，電機轉速和電流均可大幅度降低，“大馬拉小車”的矛盾可以解決，風量也得到控制，節能效果顯著。
這是因?yàn)檗D(zhuǎn)速同頻率成一次方正比，風紀風量同轉速成一次方正比，而風壓同轉速成二次方正比，電機軸功率同轉速成三次方正比，若頻率下降20％(即40Hz)，則轉速下降20％，風壓下降32％，功率下降48.8％，電機電流下降48.8％。
三、改造措施
