EV2000變頻器在恒壓供水當中的應用
發布時間：2019-08-05 09:58:53來源：
EV2000變頻器在恒壓供水當中的應用
1．放大功率段，變頻器選型注意。由于地下水有較強的壓力阻力，選型時一定放大一個功率段，即30KW電機應選37KW變頻器，并且一定設置為P型。
2．輸出端加電抗器，對于這種長距離傳輸?shù)淖冾l器，應當在變頻器輸出端加電抗器，以防止線路的電壓降落，維持電機端子足夠的功率。
3．進行自調諧，以保證控制性能，即滿足力矩特性和保護功能。
4．參數設置恰當，當參數設置不當時。導致變頻器的潛力沒有得到充分的挖掘。
選用艾默生EV2000-4T0370P型變頻器拖動30KW潛水泵。合理的設置變頻器控制參數：

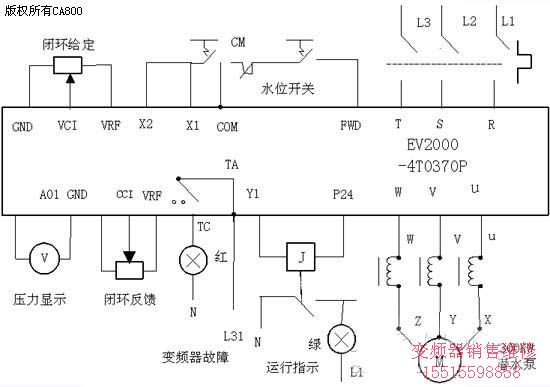

控制原理圖：
此方案采用VCI作為閉環給定信號，CCI作閉環反饋信號，由Xι作為開環工頻給定，X2作為閉環失效命令。

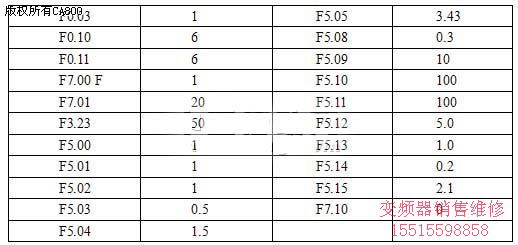

四、主要參數設置：
