LOGO! 閃光報警電路
1．自復位閃光報警電路

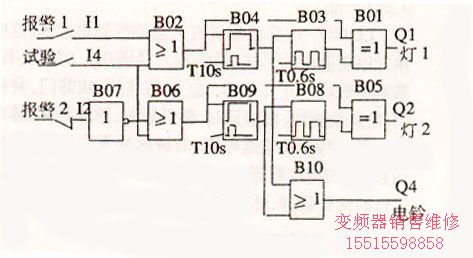

用一臺LOGO!作報警器，可檢測3或7個回路。圖1中僅畫出2個回路進行說明。圖中報警l為常開觸點對應燈l，報警2為常閉觸點對應燈2。報警時燈閃鈴響，至設定時間后報警器自復位，鈴聲停止燈常亮。事故消除后燈熄滅。復位時間可任意設定(B04、B09 T值)。燈閃光速度可改變(B03，B08 T值)。
2．人工復位閃光報警電路
圖2中以2個報警回路為例，Rs為鎖定繼電器，B12、B13為脈沖繼電器
